vad är SMT Reflow Soldering? e-post:susan@xmjuda.com
SMT Reflow Lödningär kärnprocessen som används för att löda komponenter för ytmonteringsteknik på ett tryckt kretskort. (SMT är en förkortning för ytmonteringsteknik).
Det är den dominerande monteringsmetoden inom modern elektroniktillverkning, ansvarig för att fästa de allra flesta komponenter (chips, motstånd, kondensatorer, etc.) du ser på kort inuti telefoner, datorer och praktiskt taget alla elektroniska enheter.
sMT återflödesprocess e-post:susan@xmjuda.com
Steg 1: Lödpasteutskrift
En stencil riktas över kretskortet, och lödpasta (en blandning av små lödkulor och flussmedel) skrivs ut på exakta kuddar där komponenterna kommer att sitta.
Steg 2: Komponentplacering
En plocka-och-maskin placerar snabbt och exakt SMT-komponenter på lödpastaavlagringarna.
Steg 3: Reflow Heating (Reflow-fasen)
Det sammansatta kretskortet går genom en återflödesugn med flera-zoner på en transportör. Den genomgår en noggrant kontrollerad temperaturprofil:
Förvärmning: Brädan värms gradvis upp för att aktivera flödet.
Blötläggning: Temperaturen stabiliseras, vilket gör att hela brädan värms jämnt och flussmedlet för att rengöra metallytorna.
Återflöde (topp): Temperaturen stiger snabbt över lodets smältpunkt (vanligtvis 217 grader + för bly-fritt). Lödpastan smälter, blir flytande, väter komponentledningarna och PCB-kuddarna och bildar en metallurgisk bindning.
Kylning: Kortet kyls, vilket gör att lödfogarna stelnar och blir permanenta, pålitliga elektriska och mekaniska anslutningar.
Steg 4: Resultat
Resultatet är en färdig PCBA, redo för sluttestning och integrering i en produkt.
Typer av SMT Reflow Soldering Technology e-post:susan@xmjuda.com
Olika uppvärmningsmetoder används för olika applikationer:
| Typ | Uppvärmningsmetod | Nyckelegenskaper & Bäst för |
|---|---|---|
| Konvektion återflöde | Cirkulerad varmluft/kväve. | Den vanligaste och mest kostnadseffektiva metoden-. Idealisk för konsumentelektronik med stor-volym. |
| Ångfasåterflöde | Latent värme från kondenserande inert ånga (t.ex. PFPE-vätska). | Överlägsen temperaturjämnhet och noll-syremiljö. Används för hög-tillförlitlighet, hög-densitet eller värmekänsliga-enheter (t.ex. flyg-, bil-, avancerad förpackning). |
| Infraröd återflöde | Infraröd strålning. | Snabb uppvärmning, men mindre enhetlig. Kombineras ofta med varmluft i moderna ugnar. |
| Laser Reflow | Fokuserad laserstråle. | Ultra-exakt, lokal uppvärmning. Används för mikro-svetsning, reparation eller exceptionellt känsliga komponenter. |

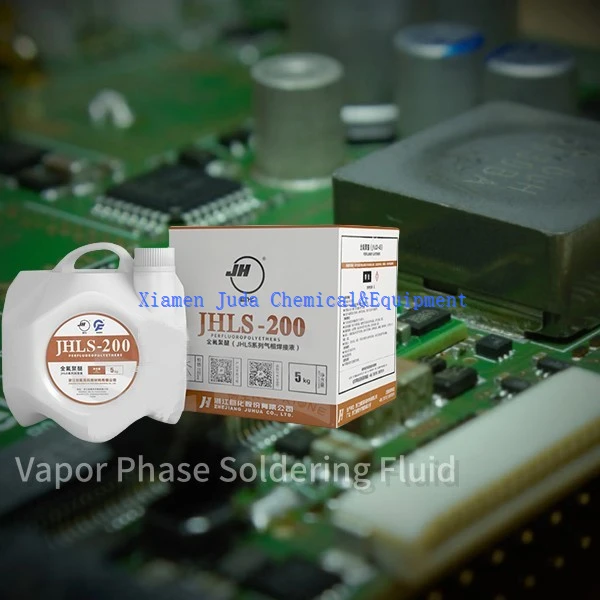

Vår produkt PFPE flytande JHLS-serie är den väsentliga arbetsvätskan för Vapor Phase Reflow, vilket möjliggör dess oöverträffade prestanda för hög-tillförlitlighet, hög-densitet eller värme-känsliga sammansättningar (t.ex. flyg, bil, avancerad förpackning).
PFPE-vätska JHLS-serien är inte bara en passiv vätska; det är grundmaterialet som gör denna överlägsna process möjlig. Dess konstruerade egenskaper ger en omfattande uppsättning fördelar:
Oöverträffad kemisk och termisk stabilitet:JHLS PFPE förblir inert och stabil vid kontinuerligt höga temperaturer. Det sönderdelas inte för att bilda syror eller slam, vilket säkerställer lång livslängd för vätskan och skyddar känsliga komponenter och lödfogar från kemiska angrepp.
Konstruerad kokpunkt för precision:JHLS PFPE finns i specifika kvaliteter och låter tillverkare välja en exakt, stabil kokpunkt anpassad till deras blyfria lödprofil, vilket garanterar repeterbar processkontroll.
Överlägsen avkastning och tillförlitlighet:Genom att möjliggöra perfekt temperaturlikformighet och en -syrefri miljö, tar JHLS PFPE direkt an på grundorsakerna till vanliga löddefekter-överbryggning, gravstenar och kalla fogar-som driver första-passet och långsiktigt-produkttillförlitlighet till nya höjder.
Total ägandekostnadsfördel:Minskningen av kvävgas, elkraft, produktionsstopp för rengöring och omarbetning av lödfogar ger en övertygande avkastning på investeringen, vilket gör det till det strategiska valet för hög-tillverkning.
Breda användningsscenarier för JHLS-serien perfluorpolyter PFPE-olja e-post:susan@xmjuda.com
Juhua varumärke JHLS ångfaslödning perfluorerad vätska perfluorpolyter PFPE-olja är lämplig för en mängd olika elektroniska tillverkningsscenarier, inklusive men inte begränsat till:
Konsumentelektronik:som hög-precisionssvetsning av smartphones, surfplattor, bärbara datorer osv.
Bilelektronik:som svetsning av motorstyrenheter (ECU), sensorer och-underhållningssystem för fordon.
Kommunikationsutrustning:såsom svetsning av 5G-basstationer, optiska fibermoduler och RF-enheter.
Industriell kontroll:som svetsning av PLC:er, industrirobotar och kraftmoduler.
